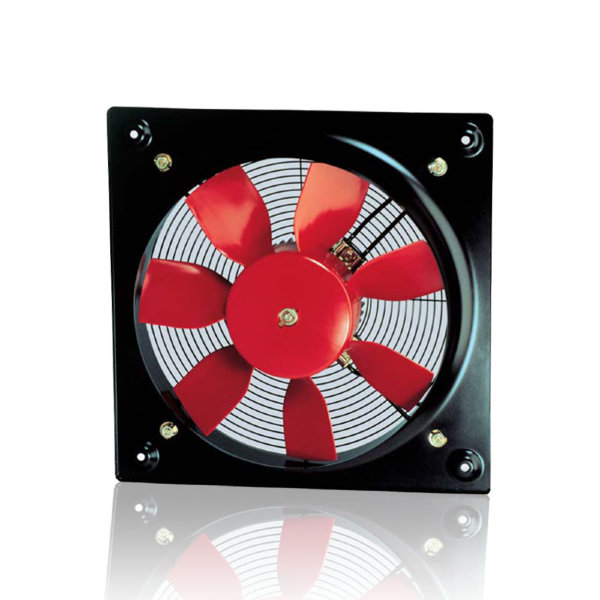

Описание серии Soler-Palau HCFТ/4-500
Компактные осевые вентиляторы с монтажной пластиной серии HCFB / HCFT комплектуются пластмассовыми крыльчатками (типоразмеры от 250 до 630) или крыльчатками с алюминиевой ступицей и с пластмассовыми лопатками (типоразмеры от 710 до 1000).
В зависимости от модели, вентиляторы комплектуются 2, 4, 6 или 8 полюсными однофазными или трехфазными электродвигателями.
Стандартное направление движения воздуха «А»: электродвигатель - крыльчатка.
Электродвигатель и параметры электропитания Soler-Palau HCFТ/4-500
Класс защиты IP65(1), класс изоляции F(2), со встроенными термоконтактами.
Параметры электропитания:
1ф - 230 В - 50 Гц
3ф - 400 В - 50 Гц
(см. технические характеристики)
Все электродвигатели имеют возможность регулирования скорости напряжением (за исключением моделей /2-315H, /2-355H,/4-630, /4-710 и типоразмеров 800, 900, 1000).
*1Для моделей /2-315H, /2-355H и типоразмеров 800, 900 и 1000 класс защиты IP55 , электродвигатели без термозащиты.
*2Рабочая температура от -40°C до +70°C (для моделей /2-315H, /2-355H и типоразмеров от 800 до 1000 от -20°C до +40°C)
Soler-Palau HCFТ/4-500 варианты исполнения
- Направление движения воздуха «В»: крыльчатка - электродвигатель.
- Модели с трехфазными электродвигателями, с возможностью регулирования скорости при помощи преобразователя частоты.
- Защитная решетка на всасывании для типоразмеров от 800 до 900.
Конструктивные особенности HCFТ/4-500
- Корпус вентилятора, защитная решетка и опора электродвигателя защищены от коррозии катафоретическим покрытием и полиэфирной краской. Болты изготовлены из нержавеющей стали.
- Крыльчатка пластмассовая с неподвижными лопатками диаметром 500 мм.
- Однофазный электродвигатель располагается за ступицей крыльчатки, что обеспечивает небольшие габаритные размеры вентилятора. 4 полюса двигателя обеспечивают частоту вращения ~1400 об/мин - 50 Гц.
- Внешняя клеммная коробка изготовлена из огнеупорного пластика с кабельным вводом PG-11. В коробке установлен конденсатор.
- Крыльчатка динамически сбалансированна в соответствии с требованиями ISO 1940.
- Компактная конструкция - Электродвигатель располагается за ступицей крыльчатки, что обеспечивает небольшие габаритные размеры вентилятора
- Динамически сбалансированная крыльчатка – Крыльчатка динамически сбалансирована в соответствии с требованиями ISO 1940
- Надежность. Защита от коррозии – Корпус вентилятора, защитная решетка и опора электродвигателя защищены от коррозии катафоретическим покрытием и полиэфирной краской Болты изготовлены из нержавеющей стали. Защита от влаги и пыли класса IP 65, класс изоляции двигателя - F.
- Обширная область применения за счет широкого модельного ряда, охватывающего производительности от 2160 до 54000 м3/ч
- Удобная и легкая установка оборудования на монтажную пластину
Рабочие параметры Soler-Palau HCFТ/4-500
Технические характеристики серии Soler-Palau HCFТ/4-500
Габаритные размеры и схема HCFТ/4-500
Таблица присоединительных размеров Soler-Palau HCFТ/4-500
