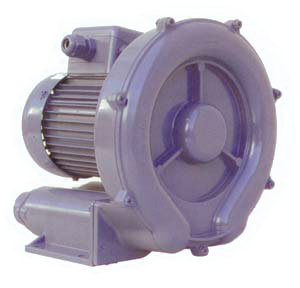

Вентилятор 05EV-400 вихревой

Вентилятор 05EV-400 вихревой работает по следующей схеме. Рабочее колесо (1) с плоскими радиальными лопатками (2), которые образуют криволинейные каналы (3), помещено в отвод (4). Внутренний выступ (5) разделяет потоки всасывания(6) и подачи (7).

В межлопаточных каналах вентилятора при движении рабочего колеса развиваются центробежные силы. Они вызывают непрерывное движение воздуха через цилиндрическое сечение в отвод (4).

Воздух непрерывно втекает в межлопаточные каналы из отвода (4) через плоское кольцевое сечение. В отводе образуется вихрь, отсюда и название вентилятора - вихревой. Чем больше образуется вихрей в отводе (кольцевом канале) вихревого вентилятора, тем больше его рабочее давление.

В отводе также создается переносное тангенциальное течение из-за того, что среда, выбрасываемая из каналов, обладает тангенциальной скоростью. Давление воздуха при похождении через межлопаточные каналы повышается за счет действия центробежных сил и вытесняется в напорный патрубок (8). На место вытесняемого воздуха поступает новый через всасывающих патрубок (9).

Вентилятор 05EV-400 вихревой предъявляет высокие требования к точности изготовления отдельных частей, это обусловлено необходимостью минимизировать перетекание и поэтому, несмотря на то, что принцип работы вихревого вентилятора или насоса известен давно, его широкое применение в промышленности насчитывает не более двух десятков лет.

Вихревые вентиляторы имеют ряд преимуществ перед другими типами нагнетателей. В сравнении с роторо-пластинчатыми компрессорами - маслозаполненными, вихревые вентиляторы поставляют чистый воздух, не загрязненный масляными парами. Если рассматривать роторо-пластинчатые - сухие компрессоры, то они очень дорогие в своем изготовлении. Если сравнивать с жидкостно-кольцевыми машинами, то они требуют постоянной подачи воды, что иногда невозможно.

Преимущества и особенности вихревых вентиляторов
Поставляемые вихревые вентиляторы не требуют технического обслуживания.
Отсутствуют пары масла, поэтому возможно применение в пищевой и медицинской промышленности.
Низкий шум и вибрации
Динамическая балансировка минимизирует вибрацию

Уплотнение вала для защиты от пыли
Защищает подшипник от загрязненных потоков воздуха и возможных повреждений от посторонних частиц

Высокая надежность
Прямое соединение мотора с валом обеспечивает надежную долгую работу. Нет дополнительных деталей передачи, которые требуют обслуживания.

Компактная конструкция
Уникальная конструкция вентилятора обеспечивает значительный поток при умеренном давлении и минимальном пространстве и весе

Адаптируемость
Легко регулируется и переключается с давления на всасывание.
Возможны разные типы установки.

Стабильный поток
Конструкция вихревого вентилятора обеспечивает ровный, стабильный поток без пульсаций

Высокое давление
Обеспечивается непрерывный поток высокого давления.
Максимальная температура на входе + 40°C

Вентиляторы 05EV-400 подходят для множества промышленных применений:
Элеваторы - сушка зерна
Обработка текстильных нитей
Производство бумаги
Водоочистные сооружения
Производство цемента
Дизельные двигатели
Целлюлозно-бумажная промышленность
Производство льда
Вентиляция туннелей
Сушильные камеры
Окрасочное оборудование
Вакуумные присоски и прижимы
Стоматология
Пневмопочта
