Назначение и применение вентиляторов ВР 132-30 |
| Марка вентилятора | Исполнение | Электродвигатель | Параметры в рабочей зоне | Масса, кг | Виброизоляторы | ||||
| Частота вращения, об/мин. | Мощность, кВт | Тип* | Производительность, 1000хм/час | Полное давление, Па | Марка | количество в комплекте | |||
| ВР 132-30 №10 | 1 |
1470
|
37,0
|
200M4
|
2,1-6,0
|
4650-3850
|
550
|
ДО-44 | 4 |
ВР 132-30 №10 |
5 |
1100
|
15,0
|
подбор
|
1,55-4,5
|
2700-2200
|
605
|
ДО-43 |
6 |
|
1300
|
30,0
|
подбор
|
1,8-5,2
|
3750-3000
|
670
|
||||
|
1600
|
45,0
|
подбор
|
2,25-6,5
|
5750-4500
|
740
|
||||
|
1800
|
75,0
|
подбор
|
2,5-7,4
|
7200-5800
|
930
|
||||
|
2000
|
90,0
|
подбор
|
2,75-8,0
|
9800-7000
|
975
|
||||
|
|
|
Информация по серии ВР 132-30 №10
Радиальные вентиляторы, имеющие аналогичные ВР 132-30 технические показатели и представляющие собой благодаря этому его полноценную замену, – ВВД, ВР 120-28, ВР 130-28.
Применение

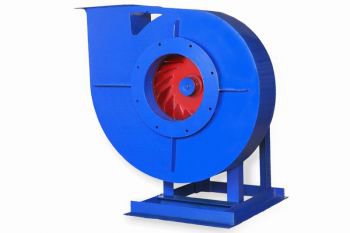

ВР 132-30 №10 – вентилятор высокого давления, получивший большое распространение при решении следующих функциональных задач: искусственное нагнетание воздуха в вентиляционные системы стационарного типа промышленных, общественных, торгово-офисных и др. зданий; эксплуатация в производственных целях с установками различных видов и назначения.
Вентиляторы радиальные марки ВР 132-30 №10 разработаны для перемещения воздушных масс и газовоздушных смесей с максимальным содержанием в них пыли до 100 мг/куб.м, с температурой, не превышающей 80 град.
Максимальный эффект от применения вентиляционного оборудования данного типа обеспечивает его эксплуатация в условиях умеренного либо тропического климата, 2-3-я категории размещения. При обеспечении условий эффективной защиты электрических элементов прибора – допустима 1-я категория. Допустимые параметры внешней температуры – в диапазоне от минус до плюс 40 градусов.
|
Индекс |
Назначение и материалы |
|
- |
Общепромышленное исполнение, материал - углеродистая сталь |
|
Ж2 |
Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до плюс 200°С), материал – углеродистая сталь |
|
К1 |
Коррозионностойкое исполнение, материал – нержавеющая сталь |
|
К1Ж2 |
Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь |
|
В |
Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
|
ВЖ2 |
Взрывозащищенное теплостойкое исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
|
ВК1 |
Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
|
ВК3 |
Взрывозащищенное исполнение, материал – алюминиевые сплавы |
Допустима замена обозначения «В» - взрывозащищенное, на «Р» согласно маркировке взрывозащиты оборудования указанного в Разрешении на применение № РРС 00-043785 и Приложению к Сертификату соответствия № РОСС RU.МН04.В00781.
Вентиляторы ВР 132-30 №10 высокого давления выпускаются в двух вариантах конструктивного исполнения:
По назначению ВР 132-30 №10 имеют стандартное, тепло-, коррозионностойкое либо взрывозащищенное исполнение и производятся из углеродистой, нержавеющей стали или из разнородных материалов соответственно.
При индивидуальном заказе радиальные вентиляторы ВР 132-30 №10 могут комплектоваться дополнительными элементами: гибкими вставками, виброизоляторами.
