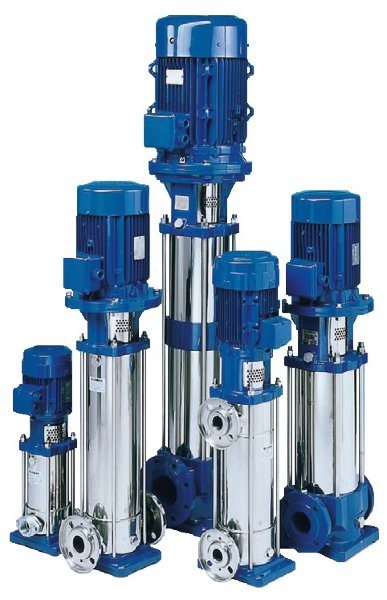

Lowara e-3SV вертикальный многоступенчатый из нержавеющей стали
Насос SV – нормальновсасывающий вертикальный, многоступенчатый насос, оснащенный стандартным электродвигателем.
Гидравлическая часть, расположенная между верхней крышкой и корпусом насоса, крепится при помощи стяжных болтов. Корпуса насосов доступны в различных конструкционных исполнениях и с различными типами подключений.
- Подача: до 160 м3/ч.
- Напор: до 330 м.
- Температура перекачиваемой жидкости:
- от -30°C до 120°C для 1, 3, 5, 10, 15, 22SV, стандартное исполнение.
- от -30°C до 120°C для 125SV, стандартное исполнение.
Максимальное рабочее давление:
- 1, 3, 5, 10, 15, 22SV с овальными фланцами: 16 бар (PN16).
- 1, 3, 5, 10, 15, 22SV с круглыми фланцами или типа Victaulic®, Clamp, или по DIN 11851: 25 бар (PN 25).
- 33, 46SV: 16, 25, 40 бар (PN 16, PN25, PN40).
- 66, 92, 125SV: 16 или 25 бар (PN 16 или PN 25).
• Оборудование испытано в соответствии со стандартом ISO 9906 - приложение A.
• Направление вращения: по часовой стрелке, глядя на насос сверху вниз (помечено стрелкой на адаптере и на муфте).
Характеристики
Материалы Lowara e-3SV
Идентификационное обозначение
Характеристики
• Вертикальный центробежный, многоступенчатый насос. Все металлические части, контактирующие с перекачиваемой жидкостью, изготовлены из нержавеющей стали.
• Доступны следующие версии:
- F: круглые фланцы, всасывающий и напорный патрубки расположены на одной линии («ин-лайн»), AISI 304.
- T: овальные фланцы, всасывающий и напорный патрубки расположены на одной линии («ин-лайн»), AISI 304.
- R: круглые фланцы, напорный патрубок расположен над всасывающим, с 4 регулирующимися позициями, AISI 304.
- N: круглые фланцы, всасывающий и напорный патрубки расположены на одной линии («ин-лайн»), AISI 316.
- V: муфты типа Victaulic®, всасывающий и напорный патрубки расположены на одной линии («ин-лайн»), AISI 316.
- C: муфты типа Clamp (DIN 32676), всасывающий и напорный патрубки расположены на одной линии («инлайн»), AISI 316.
- K: резьбовые муфты (DIN 11851), всасывающий и напорный патрубки расположены на одной линии («ин-лайн») AISI 316.
Сниженные осевые нагрузки позволяют использование стандартных двигателей, доступных на рынке.
- Поверхностные трехфазные двигатели Lowara SM 0,75 кВт и PLM имеют значения КПД, которые относятся ко 2-му классу энергоэффективности (IE2).
- Диск торцевого уплотнения предупреждает скопление воздуха в критическом пространстве, предшествующемторцевому уплотнению.
- Торцевые уплотнения отвечают требованиям EN 12756 (ранее DIN 24960) и ISO 3069 для серий 1, 3, 5SV и 10, 15, 22SV ( 4 кВт).
- Сбалансированное торцевое уплотнение соответствует стандартам EN 12756 (ранее DIN 24960) и ISO 3069 и может быть заменено без демонтажа двигателя с гидравлической части насоса, для серий 10, 15 и 22SV ( di 5,5 кВт).
- Конструкция кожуха камеры торцевого уплотнения предупреждает скопление воздуха в критическом пространстве, предшествующем торцевому уплотнению.
- Для серий 10, 15, 22SV доступна вторая заливная пробка.
- Версии с круглыми фланцами, которые могут соединяться при помощи ответных фланцев, соответствуют стандартам EN 1092.
- Овальные резьбовые ответные фланцы, сделанные из нержавеющей стали, входят в стандартную поставку для насосов версии T.
- Круглые ответные фланцы из нержавеющей стали поставляются по запросу для версий F, R и N.
- Простота в обслуживании. Не требуется специальных инструментов для сборки и разборки насосов.
- Насосы моделей F, T, R, N сертифицированы для использования с питьевой водой (WRAS и ACS).
- Стандартные версии для жидкостей с температурой от -30°C до +120°C.
Двигатель
- Короткозамкнутый двигатель типа «беличье колесо» с закрытой конструкцией и внешней вентиляцией.
- Стандартно поставляются двигатели Lowara мощностью до 22 кВт (включительно), 2-х полюсные. Для больших мощностей используются двигатели других производителей.
- Поверхностные трехфазные двигатели Lowara SM 0,75 кВт и PLM имеют значения КПД, которые относятся ко 2-му классу энергоэффективности (IE2).
- Степень защиты IP55.
- Класс изоляции F.
- Характеристики в соответствии с EN 60034-1.
- Стандартное напряжение:
- Однофазная версия: 220-240 В, 50 Гц.
- Трехфазная версия: 220-240/380-415 В, 50 Гц для диапазона мощности до 3 кВт; 380-415/660-690 В, 50 Гц для диапазона мощности свыше 3 кВт.
Аксессуары по запросу:
- Горизонтальное исполнение;
- Специальное напряжение и частота - 60 Гц;
- Специальные материалы для торцевых уплотнений, сальников и эластомеров;
- Установки "DPS", состоящие из электронасосов "SV" из AISI 316, подключаемых последовательно, с целью получения значения общего напора, равного сумме напоров каждого из двух насосов;
Применения насосов Lowara e-3SV:
- Повышения давления в общественных зданиях,гостиницах и жилых комплексах;
- Коммунальное водоснабжение;
- Установки повышения давления;
- Системы пожаротушения.
- Системы нанофильтрации;
- Системы умягчения воды и деминерализации;
- Системы дистилляции воды.
- Моечные установки и очистные сооружения (мойка и промывка жирных механических деталей, мойка легковых и грузовых машин, промывка оборудования в приборостроении);
- Промышленные линии с моечными установками.
- Промышленные системы охлаждения;
- Системы контроля температуры;
- Холодильные машины;
- Индукционное отопление;
- Системы с теплообменниками;
- Подпитка котлов;
- Горячее водоснабжение и отопление.
