Размер 1000, 20 000 м³/ч, 2 300 Па, 90 кВт.
Входной размер От 250 до 3150 мм
Толщина корпуса От 1,5 до 3150 мм
Типы крыльчаток N, M, X, Y (изменяемый шаг)
Размер рамы двигателя От 63 до 400
Тип привода С непосредственным соединением валов, ременный или прямой
Положение A, AU, AD, B, BD, BU в зависимости от окружения
Форма кожуха Короткий/длинный кожух, откидной с/без профилированного входа
Обработка Грунтованная, полированная, поверхности Оцинкованная горячим способом, по требованию
Специальная Огнеупорный, высокотемпературный, ударопрочный, согласно требованиям
Стандартные принадлежности: профилированный вход, противопожарная заслонка, защитная решетка, грибовидный обтекатель, ножки для горизонтального/вертикального расположения, гаситель колебаний, струйный обтекатель, гибкое соединение, контрфланец, глушитель, регулируемая входная лопасть
Конструкция осевого вентилятора описывается через длину кожуха, диаметр крыльчатки, форму кожуха, толщину кожуха, конструкцию двигателя/клеммной коробки и принадлежности. Все наши осевые вентиляторы могут поставляться в стандартном варианте с толщиной стенки от 1.5 до 10 мм диаметром от 250 до 3150 мм.
Толщине стенки определяется применением и расположением вентилятора. Например, толщина от 2 до 4 мм используется в обычных промышленных установках, от 3 до 6 мм - под палубой корабля и от 8 до 10 мм – над палубой или при промышленном применении с тяжелым режимом работы. Конструкция определяется спецификацией на установку.

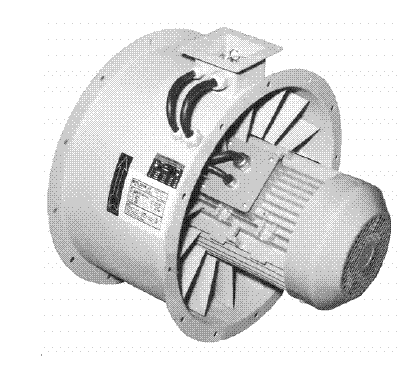

Нормальная конструкция (короткий кожух). Во многих случаях маленький вентилятор устанавливается в системе воздуховодов. Для этого используются конструкции D и W (DD и WD со входным конусом на свободном входе). У них короткий кожух и мотор частично расположен снаружи кожуха.
Внимание: Если двигатель в конструкции W и WD расположен на входе, нарушается поток перед и после крыльчатки. Это ведет к повышению уровня шума, уменьшает аэродинамическую мощность и эффективность, и не может быть предсказано точно.
